密閉空間での測定
データロガー本体から測定点までをセンサケーブルで直接配線する有線式のデータロガーは、密閉空間を測定するのに穴あけ加工などが必要になります。そのため、温度、電圧、ひずみなど、疑似的な密閉空間での測定となります。
無線データロガーAirLogger™シリーズは、ワイヤレスのメリットを生かし、密閉空間内に小型の測定ユニットを入れるだけで簡単に計測が可能です。装置本体への加工が不要なうえ、よりリアルな測定を実現します。
温度
ひずみ
自動車
土木/建設
生産技術/品質管理| 測定対象 | 温度 | 温度/電圧 | ひずみ/圧力/応力 | ||
|---|---|---|---|---|---|
| 製品名 |
|
|
|
|
|
| Ch数/最大ch数 | 1ch/100ch | 2ch/200ch | 7ch/700ch | 1ch/100ch | 3ch/300ch |
| 測定範囲 | −200～＋1300℃ （Kタイプ） |
温度：−200～＋1300℃（Kタイプ） | ±20000µST | ||
| 電圧：±12V | |||||
| 測定間隔 | 0.1s～10min | 0.1ms～1min | |||
| 大きさ | 35mm,35mm,14.5mm | 54.5mm,45mm,17.5mm | 60.5mm,49mm,17.5mm | 54.5mm,45mm,17.5mm | 84mm,64mm,22mm |
| 重さ | 20g | 36g | 45g | 36g | 105g |
| 通信距離 | 見通し最大10m | 見通し最大30m(WM2000TA,TB,SA) 屋外見通し最大100m(WM2001TA,TB,SA) |
見通し最大10m | ||
| 電池 | CR2032 | 専用電池 *1 | |||
| 使用温度範囲 | -15～70℃ | -40～100℃ | -30～100℃ | -15～60℃ | |
| ロスト回復機能 | △ *2 | 〇 | ◎ | ||
※最大接続数はサンプリング周期が1s以上の場合
*1 外部給電ケーブルを使用することで専用電池を使わずに動作させることも可能です。
オプションの外部給電をご覧ください。
*2 WM1000は簡易的なロスト回復機能になります。
特長
無線の特性を生かし、恒温槽など密閉筐体内の測定が可能
- スペースを気にせずに配置可能な小型測定ユニット
- 無線が繋がる環境下(ガスケットや窓付き)であれば金属筐体もOK
- センサケーブルの配線ミスや断線を軽減
ノウハウ集：金属に囲まれた空間とシールド空間での無線通信
自動車用バッテリーの温度、ひずみ評価
- 測定ユニットをケース内部に設置し、無線で計測できます。
- 測定ユニットを取り付けた状態で電池モジュールを移動可能
- 走行試験中のセンサケーブルがスッキリ！
穴あけ加工による気流の影響を軽減し、リアルな測定を実現

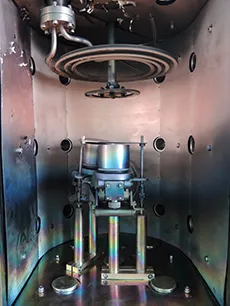

- 真空炉などの完全密閉空間の測定などにも応用が可能
- 小型測定ユニットは気流や加温なども加味した環境性能
- ジグ加工費を削減できます
