WM2000SA ひずみ測定ユニット

無線データロガー
AirLogger™ WM2000シリーズ

  • 高密度実装技術でブリッジ+アンプ+計測部を小型化。
  • 耐環境性(使用環境温度、防塵/防水、耐振動)に優れたひずみ測定ユニットを実現
  • 1台のパソコンで最大100ユニット(100ch)まで接続可能。
  • 今まで計測が困難であった回転体、動体、密閉空間でのひずみ計測が容易に。
wm2000sa

計測対象

基本 ひずみ変換器対応 ロードセル
静ひずみ 動ひずみ 加速度 圧力 振動 荷重

主な仕様

チャンネル数/1測定ユニット 1ch
外形寸法 54.5 × 45 × 17.5(mm)
重量 36g (電池含む)
通信周波数 2.4GHz 無線通信
通信距離 最大30m
測定間隔 100ms, 200ms, 500ms, 1s, 2s, 10s, 1min, 5min, 10min
同時接続数/1PC通信ユニット 測定間隔
  • 1s以上の場合:最大100ユニット
  • 1s未満の場合:最大30ユニット
  • 混在の場合:最大70ユニット(1s未満30 + 1s以上40)
給電 リチウム一次電池
使用環境範囲 温度 −30°C以上+100°C未満(防水アタッチメント装着時も同等)
湿度 5~85%RH 結露の無きこと
耐振動性 JIS D1601 1種 C種 相当
耐防塵/防水性 IP54 相当(防水アタッチメント装着時)
ひずみ測定 測定範囲 ±20000μ
対応センサ ひずみゲージ、ひずみゲージ式変換器 (120Ω、350ΩまたはFull bridge ※購入時に選択)
対応方式 1ゲージ法2線式 (120Ω、350Ω)
1ゲージ法3線式 (120Ω、350Ω)
2ゲージ法(隣辺) (120Ω、350Ω)
4ゲージ法 (Full bridge)
測定分解能 ±20000μSTの場合:1μST、 ±10000μSTの場合:0.5μST、 ±5000μSTの場合:0.1μST
防水アタッチメント サイズ:64.5 × 66.1 × 21(mm)、 材質:ポリカーボネート

* Windowsは、米国Microsoft社の米国およびその他の国における商標および登録商標です。

その他機能

  • 電池残量表示機能
  • 電波強度表示機能
  • 平衡調整機能
  • 断線検出機能

特長

最大100ポイントをリアルタイムに同時計測

ワイヤレスの特性を生かし、リアルタイムに最大100ポイント(100ユニット)までの同期モニタリングを実現します。

  • ※ サンプリング時間は、各ユニット単位で設定可能です。
  • ※ サンプリング時間1s未満の場合:最大30ユニットになります。

アンプとブリッジを内蔵したコンパクト・ボディ

小型ながらも高密度実装技術で高性能アンプと高精度ブリッジを搭載。設置の省スペース化、作業の効率化に貢献します。
測定範囲 ±20000μひずみ

様々な測定法に対応した3機種を用意

  • 120Ωのひずみゲージに対応した 120Ω機種
  • 350Ωのひずみゲージに対応した 350Ω機種
  • 4ゲージ法に対応した Full bridge機種

2ゲージ法に対応

4つの接続端子の装備により、1ゲージ法(2線式/3線式)だけではなく、2ゲージ法(隣辺)にも対応。 温度変化がある環境でも、より高精度の計測を実現します。

4ゲージ法にも対応(Full bridge機種のみ)

4ゲージ法に対応しているため、ひずみ変換式のセンサーを接続できます。

使用可能国

使用可能国につきましては、「電波法の規制について」もご覧ください。

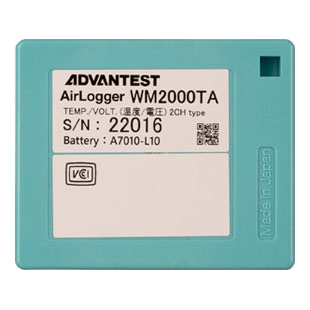

初期モデル

使用可能国:日本、中国、ベトナム、タイ

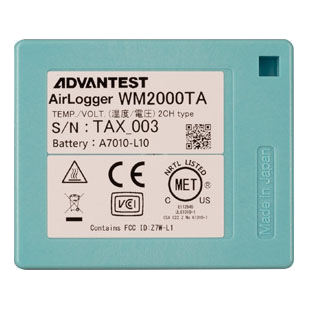

現行モデル

使用可能国:日本、中国、ベトナム、タイ、米国、EU

製品ラインアップ

本製品を使用するためには通信制御およびデータ受信のための下記製品が必要です。

WM2000SA-000 ひずみ測定ユニット 120Ω

型番 説明 価格
WM2000SA-000-01 (校正証明書無) ひずみ測定ユニット 120Ω 1個
防水アタッチメント 1個
試用リチウム電池 1個
¥50,000
WM2000SA-000-05 (校正証明書無) ひずみ測定ユニット 120Ω 5個
防水アタッチメント 5個
試用リチウム電池 5個
¥230,000
WM2000SA-000-10 (校正証明書無) ひずみ測定ユニット 120Ω  10個
防水アタッチメント 10個
試用リチウム電池 10個
¥440,000

WM2000SA-100 ひずみ測定ユニット 350Ω

型番 説明 価格
WM2000SA-100-01 (校正証明書無) ひずみ測定ユニット 350Ω 1個
防水アタッチメント 1個
試用リチウム電池 1個
¥50,000
WM2000SA-100-05 (校正証明書無) ひずみ測定ユニット 350Ω 5個
防水アタッチメント 5個
試用リチウム電池 5個
¥230,000
WM2000SA-100-10 (校正証明書無) ひずみ測定ユニット 350Ω  10個
防水アタッチメント 10個
試用リチウム電池 10個
¥440,000

WM2000SA-200 ひずみ測定ユニット Full bridge

型番 説明 価格
WM2000SA-200-01 (校正証明書無) ひずみ測定ユニット Full bridge 1個
防水アタッチメント 1個
試用リチウム電池 1個
¥50,000
WM2000SA-200-05 (校正証明書無) ひずみ測定ユニット Full bridge 5個
防水アタッチメント 5個
試用リチウム電池 5個
¥230,000
WM2000SA-200-10 (校正証明書無) ひずみ測定ユニット Full bridge  10個
防水アタッチメント 10個
試用リチウム電池 10個
¥440,000

オプション

型番 説明 価格
A7090-2000-SA 校正証明書(1ユニット) ※1 ¥10,000
A7091-2000-SA 引き取り再校正作業、及び校正証明書発行(1ユニット) ※1 ¥10,000
A7010-L10-010 交換用リチウム電池 10個/式 ※2 ¥25,000
A7010-L10-050 交換用リチウム電池 50個/式 ※2 ¥99,000
A7030-A00-010 交換用防水アタッチメント 10個/式 ¥30,000

※1 校正証明書は測定ユニット1個の価格となります。必要ユニット数分を手配してください。
※2 ひずみ測定ユニット(WM2000SA)、2ch温度/電圧測定ユニット(WM2000TA)、7ch温度/電圧測定ユニット(WM2000TB)専用
